Dreh-Spann-Verschlüsse für dichte Türen
Emka bietet Dreh-Spann-Verschlüsse für Anwendungen, bei denen Türen und Klappen nicht nur verriegelt, sondern mit definierter Kompression gegen eine Dichtung gepresst werden müssen. Drei häufig nachgefragte Varianten adressieren unterschiedliche Anforderungen an Betätigung, Einbautoleranzen und die optische Kontrolle des Verschlusszustands.

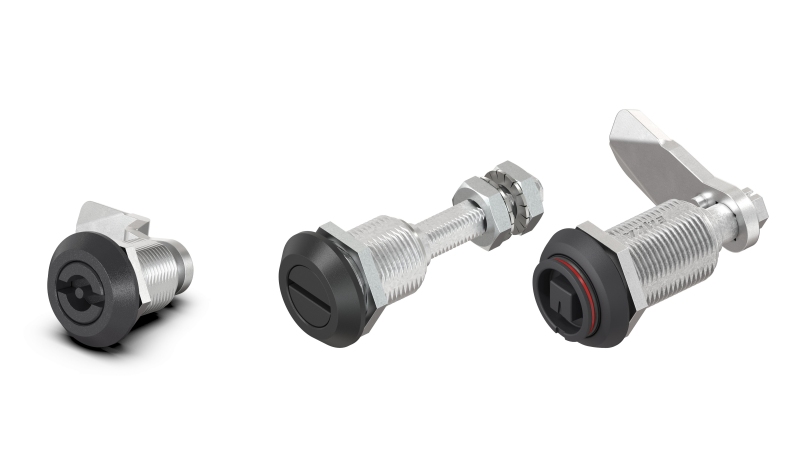

V. l.: Dreh-Spann-Verschluss mit kurzer und langer Achse. Die optische Zustands- und Drehrichtungsanzeige unterstützt die Sichtprüfung in sicherheitsrelevanten Anwendungen (Bilder: Emka).
In Schienen- und Nutzfahrzeugen, Windkraftanlagen sowie im Maschinen- und Anlagenbau müssen Verschlüsse häufig mit Vibrationen, Fertigungstoleranzen und hohen Anforderungen an die Abdichtung umgehen. Für solche Einsatzbedingungen bietet Emka Dreh-Spann-Verschlüsse mit bis zu 6 mm Kompressionsweg an. Die Konstruktion ist in sich rüttelsicher ausgeführt und soll eine reproduzierbare Kompression der Dichtung ermöglichen.
Drei Systeme für unterschiedliche Aufgaben
Das Programm umfasst drei Systeme mit rund 190 Standardvarianten sowie weitere Sonderausführungen. Aus der Marktnachfrage der vergangenen Jahre hat der Hersteller drei Varianten identifiziert, die unterschiedliche Anforderungsprofile bei Konstruktion, Montage und Betrieb abdecken.
Wenn die Betätigungsform bereits durch den Endkunden oder bestehende Bedien- und Serviceprozesse festgelegt ist, bietet sich der Dreh-Spann-Verschluss mit kurzer Achse an. Die kompakte Variante ist für Anwendungen ausgelegt, bei denen keine größeren Anpassungen an unterschiedliche Einbausituationen erforderlich sind.
Lange Achse gleicht Toleranzen aus
Andere Voraussetzungen ergeben sich, wenn Tür und Rahmen aus unterschiedlichen Fertigungsprozessen stammen oder die Dichtungskompression nach der Montage eingestellt werden muss. Für diese Anwendungen bietet Emka einen Dreh-Spann-Verschluss mit Schlitzbetätigung und langer Achse an.
Die längere Achse schafft eine Einstellreserve und ermöglicht die Anpassung der Zungenhöhe. Damit lassen sich unterschiedliche Einbausituationen und Fertigungstoleranzen ausgleichen. Gleichzeitig kann die Einstellbarkeit dazu beitragen, mit einer Verschlussvariante mehrere geometrisch leicht unterschiedliche Einbausituationen abzudecken.
Anzeige erleichtert die Sichtkontrolle
Bei Anwendungen mit vielen Verschlusspunkten kann zusätzlich eine schnelle Kontrolle des jeweiligen Zustands erforderlich sein. Dies betrifft etwa Schienenfahrzeuge und Windkraftanlagen, bei denen im Rahmen von Betrieb und Wartung überprüft werden muss, ob sämtliche Verschlüsse korrekt geschlossen sind.
Für solche Einsatzfälle verfügt eine weitere Variante über eine optische Zustands- und Drehrichtungsanzeige. Der Zustand des Verschlusses lässt sich dadurch direkt am Bauteil erkennen. Die Anzeige unterstützt somit die Sichtprüfung, ohne dass jeder Verschlusspunkt zusätzlich mechanisch kontrolliert werden muss.
Allen Varianten gemeinsam ist das Funktionsprinzip des Dreh-Spann-Verschlusses. Neben der Drehbewegung zur Verriegelung erzeugt der Verschluss eine axiale Bewegung, mit der Tür oder Klappe gegen die Dichtung gezogen wird. Der verfügbare Kompressionsweg von bis zu 6 mm ermöglicht dabei eine definierte Vorspannung.
Die beschriebenen Ausführungen bestehen aus Zink-Druckguss und sind schwarz gepulvert. Je nach Einbausituation können Konstrukteure damit zwischen einer kompakten Standardausführung, einer einstellbaren Variante für unterschiedliche Toleranzsituationen und einer Ausführung mit visueller Zustandskontrolle wählen.
